Description

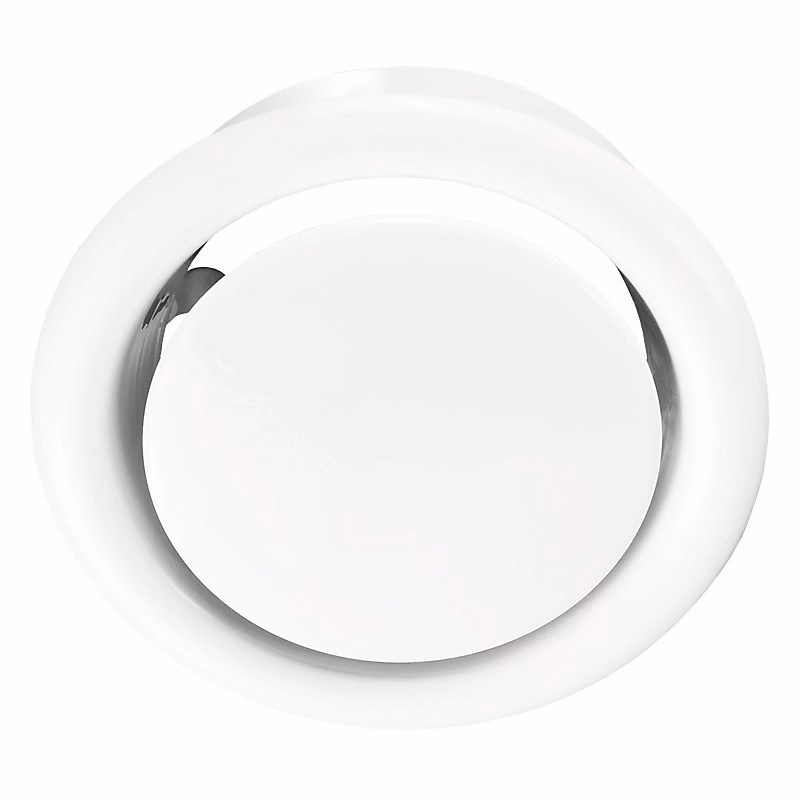

La bouche d’extraction métal blanc à cône réglable est destinée à l’extraction d’air dans les logements et les locaux tertiaires, en neuf et en rénovation.
Son réglage simple par vissage/dévissage du cône central permet de moduler le débit d’air tout en conservant un faible niveau sonore. La bouche d’extraction métal blanc à cône réglable est livrée avec une manchette de raccordement hauteur 50 mm en acier galvanisé à fixer au mur ou au plafond par vis. La bouche s’installe une fois la manchette raccordée au conduit et fixé par simple vissage quart de tour au mur/plafond permettant ainsi de la retirer pour la nettoyer et accéder à l’intérieur du conduit. Caractéristiques de la bouche d’extraction métal blanc à cône réglable Dimensions en mm (voir schéma en image) : Modèle D D1 D2 D3 BOEM 100 99 123 75 128 BOEM 125 124 152 100 154 Fabriquée en acier laqué blanc finition RAL 9010. Composé d’un corps et d’un cône central monté sur vis permettant le réglage du débit d’air et d’un écrou de verrouillage de position. Avec manchette de raccordement hauteur 50 mm en acier galvanisé à fixer au mur ou au plafond par vis. Joint d’étanchéité sur le pourtour du corps au contact du mur Comment régler la bouche d’extraction métal blanc à cône réglable ? Le réglage du débit d’air s’effectue en vissant ou en dévissant le cône central. Le diagramme permet de lire le débit atteint en fonction de la pression disponible à la bouche. Le verrouillage de la position s’effectue à l’aide d’un écrou de serrage.
